Muy Sres. nuestros:

El BOE del día de hoy publica la Orden PRE/43/2007, de 16 de enero, por la que se modifica parcialmente el Anexo XI del Reglamento General de Vehículos aprobado por Real Decreto 2822/1998, de 23 de diciembre, cuyo texto íntegro pueden consultar en:

http://www.boe.es/boe/dias/2007/01/23/pdfs/A03081-03082.pdf

En virtud de esta modificación, el distintivo señal V-10, transporte escolar, definido en el Anexo XI del Reglamento General de Vehículos, puede ser sustituido por otro cuyo pictograma, (*) está provisto de un dispositivo luminoso que cumpla las siguientes especificaciones:

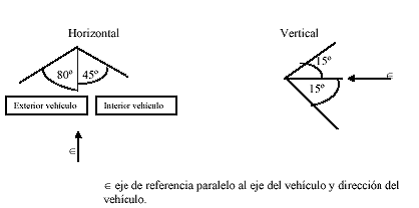

a) Intensidad de la luz. El sistema óptico estará diseñado de forma que la luz cubra un campo de visibilidad horizontal hacia el exterior del vehículo de 80º y 45º al interior en vertical ± 15º hacia arriba o hacia abajo en el interior de este campo. La intensidad de luz emitida debe ser igual o superior a 0,3 cd e inferior a 280 cd. Además, en los ángulos indicados a continuación, la luz sería igual o superior a los límites especificados a continuación en cd:

10º			14		14
5º	7	14		49		14	7
0º		25	63	70	63	25
5º	7	14		49		14	7
10º			14	0	14
	20º	10º	5º	0º	5º	10º	20º

b) Especificaciones eléctricas. El dispositivo óptico deberá estar diseñado para funcionar a 12 ó 24 V corriente continua. Los ensayos fotométricos y colorimétricos se efectúan con una tensión de ensayo de 13,5 ó 28 V o con la fuente de energía suministrada por el fabricante, alimentada la misma con las tensiones de ensayo prescritas de 13,5 V ó 28 V. La señal en el vehículo deberá activarse simultáneamente al desbloqueo del pestillo de cualquiera de las puertas del vehículo y antes de que se abran totalmente y funcionará intermitentemente con una cadencia de 90 ± 30 períodos por minuto y con un tiempo de encendido de un 30% ± 5% del periodo y un tiempo de apagado de un 70 ± 5%.



c) Los ensayos fotométricos se realizarán encendiendo la luz permanentemente. Durante el ensayo fotométrico y en caso que el dispositivo se caliente de manera anormal, se podrán utilizar sistemas para evitar un calentamiento excesivo.

d) La señal deberá apagarse después del cerrado de las puertas del vehículo, tolerándose no obstante que permanezca iluminada hasta veinte segundos después de dicho cierre.

e) En caso de estar realizado con varias fuentes luminosas, deberá disponer de un dispositivo de aviso de lámpara o led fundido o en mal estado. Este aviso tendrá un testigo de tipo luminoso o acústico que indique que la señal no funciona correctamente y hay que sustituirla.

f) Funcionamiento a temperaturas extremas. El dispositivo y sus circuitos electrónicos asociados se someterán a una temperatura de 65º durante un periodo de 6 horas de funcionamiento continuo. Otra muestra se someterá a una temperatura a -20º C durante 6 horas de funcionamiento continuo. Al final de los mismos se comprobará que satisfacen las prescripciones fotométricas y colorimétricas sin disminución sensible de las características iniciales.

g) Ensayo de color. La luz emitida por la señal alimentada a 13,5 ó 28 V corriente continua, deberá estar dentro de las especificaciones siguientes, coordenadas cromáticas CIE conforme a la Convención sobre la Circulación por Carretera (E/CONF 56/16/REV.1).

Límite hacia el Verde

y = x - 0,12 Rojo y = 0,390 Blanco y = 0,790 - 0,67x.

h) Realización de los ensayos. La comprobación de cumplimiento de las características definidas en los apartados a) hasta g) anteriores se realizará en un laboratorio autorizado en España por el Ministerio de Industria, Turismo y Comercio, en otro Estado miembro de la Unión Europea, en un país integrante del Espacio Económico Europeo o en Turquía. El laboratorio, si los ensayos son satisfactorios, emitirá un certificado en tal sentido, indicando las marcas que identifican la señal.

i) Compatibilidad electromagnética. La señal cumplirá lo establecido para ensayos de emisiones e inmunidad de la Directiva 72/245/CEE, y sus modificaciones, relativa a la compatibilidad electromagnética.

Igualmente, y para vehículos de pequeña capacidad se permite señales de menores dimensiones, en las que con la leyenda "transporte escolar", permaneciendo únicamente el cuadro con la figura de los niños, con las siguientes medidas:

Vehículos de hasta 19 plazas: sin distintivo delantero y con la señal trasera de 20 centímetros de lado.
Vehículos de más de 19 plazas y hasta 10 metros de longitud: señales delantera y trasera, ambas de 20 centímetros de lado.
Vehículos de más de 10 metros de longitud: señales delantera y trasera, de 36 centímetros de lado.

En cuanto a la fijación de la señal se añade un segundo párrafo al punto 2, en el sentido de "la señal deberá tener un sistema de fijación al vehículo de forma que quede perpendicular al eje del vehículo de manera que garantice el funcionamiento estable y que se pueda quitar o poner de forma sencilla y sin herramientas. El dispositivo de fijación y la señal deberán cumplir las prescripciones de radio de las aristas de = 2,5 mm o dureza (SHORE = A50)".

Se autoriza cualquier otro material que presente características mecánicas o físicas equivalentes teniendo en cuenta su estabilidad temporal.

Por lo que se refiere al material de sustrato, se suprime la posibilidad de enrollables y se autoriza cualquier otro material con características mecánicas o físicas equivalentes teniendo en cuenta su estabilidad temporal.

Esta Orden entrará en vigor mañana, día 24 de enero, aunque lo referido al sistema de fijación de la señal, sólo será exigible a las instaladas en vehículos matriculados por primera vez después de un año de la entrada en vigor de la Orden.

Sin otro particular, aprovechamos esta oportunidad para saludarles muy atentamente,



(*) El pictograma podrá ser sustituido por el siguiente

Fdo: José Luis Pertierra
- Director -
